一、產品概述：

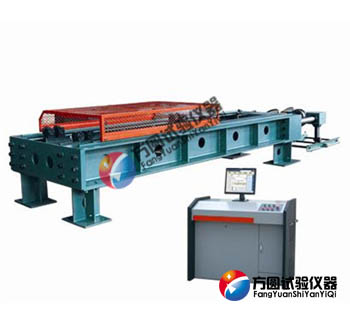

　　WAL系列微機控制電液伺服臥式拉力試驗機可分為WAL-600、WAL1000、WAL2000、WAL3000幾個型號，是對試件長度為500~3100mm，負荷力值在600-3000KN的工業鏈條、纜繩、綱絲等試件進行加載的試驗設備。負荷測量采用應變傳感式集成電路數字化測量裝置。能可靠的擴展十倍的測量范圍。臥式拉力試驗機采用定負荷控制裝置，使連續調速加載系統與負荷測量裝置形成閉環，使負荷在無人調整的情況下自動保持予置值。并裝有數字計時器，對加載時間進行計時。WAL系列微機控制電液伺服臥式拉力試驗機還可配置測量范圍0~3000mm的各類測長裝置，供用戶選用，既可做為鏈條預拉和測長的兩用試驗機。

 　　二、主要功能：

　　1、可根據GB、、ASTM、JIS等多種標準進行試驗和數琚處理。

 　　2、本產品可廣泛應用于航空航天、石油化工、汽車零配件、工程塑料、電線、電纜、塑料橡膠、紡織、陶瓷、建材、金屬材料、高分子材料的分析檢測。

 　　3、可測定材料的拉伸強度、斷裂伸長率、彈性模量、應力、應變等多種參數。(根據用戶具體要求確定做哪種試驗)

　　4、力值寬擴：配高精度傳感器，測試范圍寬擴。

 　　5、變形測量：配美國精密長位移數字大變形測量裝置，使測量伸長率精確。(標明伸長率范圍)

　　6、曲線方式：拉伸：力—伸長、應力-應變；力-時間、伸長-時間、應變-時間。

 　　7、曲線對比：同組試驗的曲線可以多種顏色迭加對比。

 　　8、局部放大試驗：曲線上的任意段可進行區域放大分析。

 　　9、數據分析：在曲線圖上的試驗數據可隨意選取分析。

 　　10、報告選擇：可按用戶需求選擇不同的報告格式，可用EXCEL或Word。直接查看報告或取部分打印

 　　11、試樣選定：一組試樣結果可選定有效試驗，并可連續測試

 　　12、自動存儲：試驗條件、測試結果、測試曲線和數據可自動存儲，隨時調用。

 　　13、斷裂停車：試樣拉斷瞬間能停車或返回初始位置。

 　　14、控制功能：具有恒速控制方式。

 　　15、可選擇不同的力值單位(N、kgf、gf)

　　16、自動校準：對負荷、伸長可用電標定值自動標定。

 　　17、清零：可對負荷、變形、位移測量隨時進行手動或自動清零。

 　　18、工作缸-塞采用間隙密封，摩擦力小。

 　　19、油泵噪聲小，性能穩定。

 　　20、比例伺服閥，動作響應快。

 　　21、實現恒試驗力、恒變形、恒位移、勻應力速率、勻應變速率自動控制。

 　　22、噪聲：主機噪聲低于65db。

 　　三、主要參數：

　　1、名稱：    微機控制電液伺服臥式拉力試驗機

 　　2、型號：    WAL-600、WAL1000、WAL2000、WAL3000

　　3、最大試驗力（kN）：    600、1000、2000、3000

　　4、試驗力測量范圍：     4%～100%FS

　　5、試驗力測量精度：    ±1%

　　6、位移示值誤差：    ±1%

　　7、應力控制速度：    1-45Mpa/s

　　8、恒應力控制精度：   ±1%

　　9、拉伸距離（不含活塞行程）：  0--10000mm,可根據用戶要就制做。

 　　10、油缸行程：   500mm（可根據用戶要求制做）

 　　11、試樣夾緊方式： 標配為插銷方式，也可根據需要采用液壓夾緊

 　　12、試驗機有效空間： 寬度750mm,可根據用戶要就制做。

 　　13、控制試驗方式： 微機伺服自動控制，也可手閥控制

 　　14、拉伸空間調節方式和間隔： 手推拉式或電動式調節；調節間距500mm;

　　15、移動橫梁固定方式： 手動插銷固定或液壓自動插銷固定

 　　16、電機功率：5.5KW、3ф 380V

　　17、外型尺寸：3000×4000×5000mm

　　18、整機重量：5.6t

　　四、WAL系列臥式拉力試驗機安全保護：

　　1、有過載、過行程、過電壓、欠電壓、過電流漏電保護

 　　2、有防彈出防護罩

 　　3、有試驗空間調整機構

 　　4、有動夾頭鎖緊機構



　　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：



 　　拉力試驗機液壓閥的安裝要求

 　　WAL臥式拉力試驗機液壓系統液壓閥的安裝要求如下：

 　　1、安裝時要注意清潔，不準戴著手套進行安裝，不準用纖維織品擦拭安裝結合面（安裝板平面和閥板平面），防止纖維類臟物侵入拉力試驗機閥內。

 　　2、安裝時要檢查WAL臥式拉力試驗機各液壓閥測試情況的記錄，以保證不會有異常現象。

 　　3、檢查板式閥結合面的平直度和安裝密封件溝槽的加工尺寸和質量，若有缺陷應修復或更換。

 　　4、按照WAL臥式拉力試驗機設計圖紙的規定和要求進行安裝。

 　　5、安裝閥時要注意WAL拉力試驗機液壓系統上進、出、回、控、泄等油口的位置，嚴禁裝錯。換向閥以水平安裝較好。

 　　6、安裝時要注意質量。對密封件的質量要精心檢查，不要裝錯，避免在安裝時損壞；緊固螺釘在擰緊時受力要均勻，對高壓元件要注意螺釘的材質和加工質量，不合要求的螺釘不準使用。

 　　WAL-600拉力試驗機的保養常識

 　　拉力試驗機屬于高精度的檢測儀器，日常的維護保養對保證設備的正常運行及測量精度具有很重要的意義。主要以主機、油源、控制系統保養為主，具體的保養技巧如下。

 　　主機保養：

 　　1、機器所配的夾具應涂上防銹油保管。

 　　2、由于WAL-600臥式拉力試驗機的鉗口經常使用，容易磨損，氧化皮太多時，容易導致小活塞損傷漏油，所以鉗口處應經常打掃，保持清潔（最好每次做完試驗后進行清掃）。

 　　3、定期檢查鏈輪的傳動情況，如發現有松動，請將張緊輪重新張緊。

 　　4、定期檢查鉗口部位的螺釘，如發現松動，及時擰緊。

 　　5、鑲鋼板與襯板接觸的滑動面、襯板上的燕尾槽面應保持清潔，定期涂一層薄的MoS2潤滑脂。

 　　控制系統保養：

 　　1、定期檢查控制器后面板的連接線是否接觸良好，如有松動，應及時緊固。

 　　2、WAL-600臥式拉力試驗機控制器上的接口為一一對應，插錯接口可能對設備造成損壞。

 　　3、插拔控制器上的接口必須關閉控制器電源。

 　　4、試驗后若有一段較長的時間不用機器時，關閉控制器和電腦。

 　　油源的保養：

 　　1、根據機器的使用情況及油的使用期限，定期更換吸油過濾器和濾芯，更換液壓油。

 　　2、定期檢查WAL-600拉力試驗機主機和油源處是否有漏油的地方，如發現有漏油，應及時更換密封圈或組合墊；

 　　3、長時間不做試驗時，注意關斷主機電源。電磁換向閥一直在通電狀態，會影響該器件的使用壽命。
