一、主要用途概述：

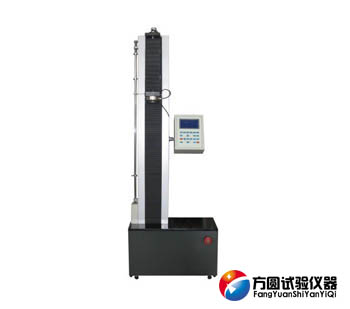

　　LDS液晶顯示電子萬能試驗機(單臂式)依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、、片彈簧、復合彈簧、氣彈簧、模具彈簧、、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。

　　二、主要技術指標：

　　1、樣式：單臂式

　　2、最大試驗力：10、20、50、100、200、500、1000、2000、5000N；

　　3、試驗力分檔：×1、×2、×5、×10、四檔;

　　4、量程: 2%-100%；

　　5、試驗力準確度；±1%

　　6、位移分辨率：0.01mm；

　　7、位移測量準確度：±1%；

　　8、拉伸行程：700mm（可增大）

　　9、壓縮行程：700mm（可增大）

　　10、試驗行程：700mm（可增大）

　　11、位移速度控制范圍： 0.05mm/min～500mm/min 分檔可調

　　12、位移速度控制精度：±1%；

　　13、試驗機級別：1級

　　14、變形示值誤差：≤±（50+0.15L）

　　15、外觀：應符合GB/T2611要求

　　16、成套性：符合標準要求

　　17、保護功能：試驗機有過載保護功能

　　18、供電電源：220V，50Hz

　　三、功能介紹：

　　1.自動標定：系統可自動實現示值準確度的標定；

　　2.可自動求取位移對應的力值；

　　3.檔位轉換：根據試驗力的大小切換到適當?shù)牧砍?，以確保測量數據的準確性；

　　4.自動顯示：在整個試驗過程中，實時顯示試驗力、峰值、試驗狀態；

　　5.自動控制：試驗參數輸入完畢,可自動完成試驗過程；

　　6.破斷判斷:試樣斷裂后,移動橫梁自動停止移動;

　　7.限位保護:具有機械和程控兩級限位保護功能。

　　四、系統配置：

　　1.主機一臺；

　　2.專用拉伸、壓縮輔具各一套（滿足用戶要求）；

　　3.交流伺服電機及交流伺服調速系統各一套；

　　4.精密減速機一套;

　　5.高精度負荷傳感器一只;

　　6.單片機控制系統一套。

　　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：



　　測力計指針轉動失穩的解決方法

　　LDS液晶顯示電子萬能試驗機測力計指針轉動失穩指的是，在給萬能試驗機加荷時，其測力計的指針出現震顫或跳動的現象。產生這種故障的原因可能是萬能試驗機的油泵中有空氣沒有被徹底排除，或者活塞、軸承被油污。排除這類故障的方法是：

　　、徹底排除萬能試驗機油泵中的空氣。

　　第二、徹底清洗測力油缸、活塞或者進行拋光以及更換測力計的油缸或活塞。

　　第三、徹底用汽油清洗有關軸承，滴入適當劑量的儀表油(避免滴到讀盤上)，潤滑軸承;更換銹蝕的軸承。修整之后的LDS液晶顯示電子萬能試驗機必須用三等標準測力計進行校驗。

　　變形測量工作原理

　　1、LDS液晶顯示電子萬能試驗機的變形測量是試驗機測控系統比較重要的組成部分，是試驗機關鍵技術環節。選用可靠性高，穩定性強的變形測量儀器是值得用戶考慮的因素之一。

　　2、應變式引伸計是由彈性元件和粘貼在它上的應變片組成的，當引伸計移動臂受力時，引起彈性體變形并使粘貼在它上面的應變片電阻值發生變化，原來平衡的電橋失去平衡輸出一個正比于變形的電壓信號輸出，由于引伸計輸出的電信號極其微弱，必須經放大后才能達到要求的值，這個工作由完全由A/D轉換器放大和轉換，然后送到單片計算機進行處理，以直讀的方式進行顯示，同時通過RS232傳輸?shù)接?jì)算機，進行數據處理。
