產品概述：

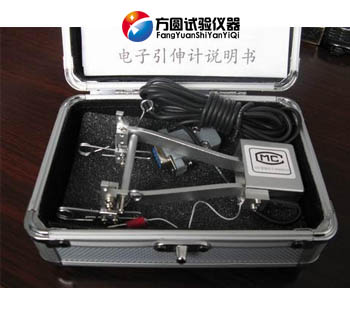

電子引伸計是測量試件受力變形的傳感器，應變片式的引伸計由于原理簡單、安裝方便，目前是廣泛使用的一種類型。電子引伸計按測量對象，可分為軸向引伸計、橫向引伸計、夾式引伸計。
產品分類：
1.軸向引伸計
引伸計結構及工作原理 ：應變片、變形傳遞桿、彈性元件、限位標距桿、刀刃和夾緊彈簧等。測量變形時, 將引伸計裝卡于試件上, 刀刃與試件接觸而感受兩刀刃間距內的伸長,通過變形桿使彈性元件產生應變, 應變片將其轉換為電阻變化量, 再用適當的測量放大電路轉換為電壓信號。
2.橫向引伸計
用于檢測標準試件徑向收縮變形，泊淞比、它與軸向引伸計配合用來測定泊松比μ，它將徑向變形(或橫向某一方向的變形)變換成電量，再通過二次儀表測量、記錄或控制另一設備。
3.夾式引伸計
用于檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中最常用的儀器之一，它較多用在測定材料斷裂韌性實驗中。 精度高，安裝方便、操作簡單。試件斷裂時引伸計能自動脫離試件，適合靜、動變形測量。
使用說明：
1、對于引伸計，首先將定位銷插入定位孔內；
2、用兩個手指夾住引伸計上下端部，將上下刀口中點接觸試件(試件測量部位)，用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上；
3、對于引伸計：取下標距卡；取下定位銷；(切記：實驗前必須檢查，以免造成引伸計損壞)
4、在試驗機控制軟件〖實驗條件選擇〗界面，選擇變形測量方式：選擇曲線跟蹤方式是載荷－變形曲線；
5、引伸計信號顯示調零；
6、根據測量變形的大小選擇放大器衰減檔。一般塑料廠家力量選為1T以下,金屬廠家選10T.銅棒鋁管力量較大。
技術參數：
| 濟南方圓電子引伸計規格及技術參數 | |||||
| 型號 | 標據mm | 變形量mm | 相對誤差 | 用途 | 備注 |
| YYU-變形量/標據 | 500 | 5、10、25 | 優于1級 | 用于鋼絞線試驗機 | |
| 250 | |||||
| 200 | |||||
| 100 |
|
優于1級 | 用于常規拉伸試驗機 | ||
| （70） | |||||
| 50 | |||||
| 25 | |||||
| 20 | |||||
| YYU-變形量/標據SH | 100 |
|
優于1級 |
常規推薦 平均應變用引伸計 |
|
| 50 | |||||
| 25 | |||||
| YYJ-變形量/標據 | 10 | 4 | 優于1級 | 用于斷裂力學實驗 | |
| 5 | 2 | ||||
| YYJ-變形量/標據-H | 25 | 3 | 優于1級 | 用于測量r值和徑向變性 | |
| 20 | 3 | ||||
| 12.5 | 3 | ||||
| YYJ-12/6N | 6 | 12 | 優于1級 | 扭轉引伸計 | |
| 數顯引伸計 | ≤500 | 5、10、25 | 用于拉伸試驗 | ||
| 高低溫引伸計 | ≤500 | 5、10、25 | 用于拉伸試驗 | ||
| YYU-變形量/標據SH | 25、50、100 | 1mm以內 | 用于混凝土水泥等 | ||
| YYS-變形量/標據 | ≤50 | 5mm以內 | 優于0.5級 | 高精度引伸計 | |
| GWB-200J高精度位移傳感器 | 0-25 | 0.5 2ηm | 用于引伸計的鑒定 | ||
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
標定方法
1.將標定器調整到零點位置，再將變形引伸計小心的固定在標定器引伸桿上，注意，固定時電子引伸計刀口不應受側向力；
2.拔下電子引伸計定位銷，按一下調整零點按鈕，緩慢旋轉標定器使引伸計伸長到滿量程，再退回至零，重復兩次，最后一次退過零點然后再進到零點；
3.按一下調整零點按鈕使變形值置零，勻速緩慢旋轉標定器并在標定點處逐點讀數和記錄；
4.計算各點誤差值，當不滿足精度要求（如±5‰）時，需要重新計算標定數（計算方法同負荷）；
5.確定新標定數后重新調整，逐點校驗。
