- 產品介紹
一、功能用途描述：

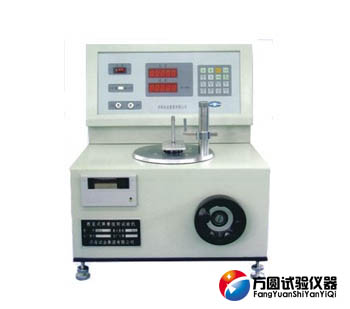

TNS-SL系列扭轉試驗機主要有TNS-50N/TNS-100N/TNS-200N/TNS-500N/TNS-1000N/TNS-2000N幾種型號，該機主要用于扭簧、蝸卷彈簧、彈性元件和摩擦機構的扭轉角、扭轉力矩的測試。
二、主要特點：
1.彈簧立裝夾，克服了摩擦力對小型彈簧的不可忽視的影響。
2.扭轉力矩、角度均為數字顯示。
3.手動加載，左旋或右旋隨意選擇。
4.結構緊湊，操作簡單，檢測速度快。
三、主要技術指標
|
型號 參數 |
TNS-S/L系列扭轉彈簧試驗機 | |||||
| 50N.mm | 100 N.mm | 200 N.mm | 500 N.mm | 1000 N.mm | 2000N.mm | |
| 顯示范圍 | 0-滿負荷 | |||||
| 負荷分辨率（N.mm） | 0.001 | 0.001 | 0.01 | 0.01 | 0.1 | 0.1 |
| 測試轉交范圍（度） | 0-±9999.9 | |||||
| 扭轉角最小讀數值 | 0.1 | |||||
| 精確測量范圍 | 最大試驗扭矩的2-100% | |||||
| 被測式樣高度/長度（mm） | ≤70 | ≤70/160 | ||||
| 精度 | ±0.5%（示值） | |||||
| 扭矩盤直徑(mm | Φ100 | |||||
| 加載方式 | 手動 | |||||
| 電流 | 220VAC 50HZ | |||||
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
TNS-SL立式彈簧扭轉試驗機操作步驟
1、新建試驗記錄
2、輸入TNS-SL立式彈簧扭轉試驗機試樣的參數，在設置參數時分為2個部分，試樣參數和預設參數及結果，對于試樣參數這部分知識針對螺旋彈簧而設置的，當試樣為碟簧、板簧時，這些參數可以不填寫，不填寫的參數報表中不打印。
3、參數設置完成后將試樣放置于夾具的中心位置。
4、設置試驗參數，試驗速度不要過大，否則試驗結果不準確。
5、待準備就緒后試驗開始。點按鈕試驗開始開始試驗，試驗完成后自動結束，也可以在試驗過程中點試驗介紹按鈕結束試驗。
6、查看試驗結果并打印結果報表，數據信息會以Word表格的形式展現。
TNS-SL立式彈簧扭轉試驗機扭矩及扭角的檢測
采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的檢測采用光電編碼器,轉角的檢測在輸出軸上，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器、編碼器信號處理后在計算機屏幕上顯示。
