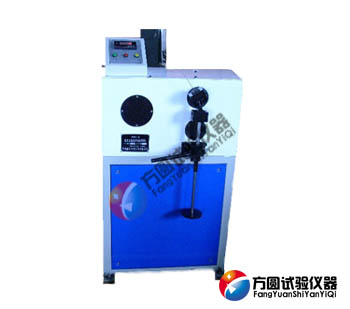

JWJ-10電動線材反復彎曲試驗機
點擊： 次
發布時間：2018-11-13 12:03:31
QQ：1906405207 手機：13335188850 陳
- 產品介紹
一.主要用途與適用范圍
JWJ-10電動線材反復彎曲試驗機主要用于金屬線材的反復彎曲試驗，以檢驗金屬線材在反復彎曲中承受塑性變形的性能及顯示出的缺陷。配備板材夾持裝置后，也可以對板材試樣進行彎曲試驗。
本機廣泛應用于鋼鐵.建筑行業，以及鋼絲繩.電線電纜等生產.使用廠家。
適用于φ1-φ10金屬線材，配備特殊夾具，還可以做其他規格的金屬彎曲試驗。
二.工作條件
1.在室溫10-35℃環境下；
2.在穩定的基礎上，水平安置；
3.在無振動的環境下；
4.周圍無腐蝕性物質；
5.無明顯的電磁干擾；
6.電源電壓波動范圍不超過額定電壓380V的±10；
7.試驗機周圍要留有一定的空余空間。
三.技術參數
| 序號 | 項目名稱 | 單位 | 參數 |
| 1 | 試樣直徑 | mm | φ1-φ10 |
| 2 | 試樣長度 | mm | 150-200 |
| 3 | 彎曲角度 | 度 | ±90° |
| 4 | 彎曲速度 | 次/分 | < 60 |
| 5 | 記數范圍 | 次 | 0-9999 |
| 6 | 電機功率 | Kw | 1.1 |
| 7 | 外型尺寸 | mm | 1000*600*330 |
| 8 | 試驗機重量 | Kg | 約210 |
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
電動線材反復彎曲試驗機校驗方法
1.目測鋼絲眼內壁是否光滑，目測和手摸鉗口是否光滑、平直。
2.檢查反復彎曲試驗機與臺座是否牢固固定，搖把能否左右90°搖擺自如,鉗口、鋼絲眼裝卸是否方便，頂緊后是否松動。
3.用鋼直尺測量各部位長、寬、高。
4.用游標卡尺測量各鋼絲眼內徑。
5.用弧度板測量各鉗口半徑。
6.全部校驗項目均符合技術要求為合格。
JWJ-10彎曲試驗機操作規程
1.檢查機械性能是否良好、工作臺和彎曲機臺面保持水平；并準備好各種芯軸工具擋。
2.按加工線材的直徑和彎曲機的要求裝好芯軸，成型軸，擋鐵軸或可變擋架，芯軸直徑應為線材直徑的2.5倍。
3.檢查芯軸，擋塊、轉盤應無損壞和裂紋，防護罩緊固可靠，經空機運轉確認正常方可作業。
4.作業時，將線材需彎的一頭插在轉盤固定備有的間隙內，另一端緊靠機身固定并用手壓緊，檢查機身固定，確實安在擋住線材的一側方可開動。
5.作業中嚴禁更換芯軸和變換角度以及調速等作業，亦不得加油或清除。
6.彎曲線材時，嚴禁加工超過機械規定的線材直徑、根數及機械轉速。
7.彎曲高硬度時，應按機械銘牌規定換標最大限制直徑，并調換相應的芯軸。
8.嚴禁在彎曲線材的作業半徑內和機身不設固定的一側站人。彎曲好的半成品應堆放整齊，彎鉤不得朝上。
9.轉盤換向時，必須在停穩后進行。
10.作業完畢、清理現場、保養機械、斷電鎖箱。
