設備概述：

　　此系列電液伺服壓力試驗機主機采用框架式整體鑄造結構，整機剛性好。滿足GB/T 2611-2007 試驗機通用技術要求;是具有力閉環控制的油電混合新式壓力試驗機，具有恒應力控制和載荷保持功能；采用進口齒輪泵及伺服電機，響應快，發熱低，噪音低，控制精度高等優點，在機器允許的范圍內，用戶可根據試驗的要求任意設定加載速度；測力系統采用負荷傳感器，可充分保證試驗精度的準確、可靠；該系列試驗機適用于水泥、混凝土、巖石的抗壓強度試驗,配以適當的夾具和測量裝置可滿足混凝土的劈拉試驗、抗折試驗、靜壓彈性模量試驗；也可應用于金屬的壓縮和頂鍛試驗；可根據用戶要求擴展多個位移（或變形）測量通道。



主要功能：

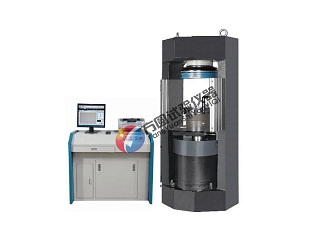

　　 YAW-2000E微機控制油電混合壓力試驗機適用于長時間的、連續工作該系列試驗機適用于水泥、混凝土、巖石的抗壓強度試驗,配以適當的夾具和測量裝置可滿足混凝土的劈拉試驗、抗折試驗、靜壓彈性模量試驗。



主要特點：

　 1、油源部分采用新式油電混合動力結構，借鑒德國設備設計理念，通過伺服電機控制泵的轉速來調節液壓油的流速，從而控制油缸升降及加載速度。本產品具有不工作時系統零壓力，從而零噪音；工作時噪音10分貝以下，發熱極低，無需另裝散熱設施，從設計理念中杜絕了工作噪音大的問題。結構精巧，減少了很多閥與器件，從而也減少了發生故障的可能性；產品還具有易維修，易保養等特點，目前已出口多臺設備到香港、澳門等地，深受客戶好評。

　 2、整體鑄造框架式結構，采用了有限元分析，結構安全可靠，整體剛性好，操作空間符合人體力學，工人操作更輕松、省力；

　 3、新球頭采用了雙球面結構,極大的提高了上壓盤的靈活性,上壓盤自動找正更準確,上壓盤與試樣接觸面各點受力更均勻,通過力傳感器顯示的力值準確度更高;

　 4、測力系統采用高精度柱式負荷傳感器，可充分保證試驗精度的準確、可靠；

　 5、帶有雙顯雙控操作系統，獨立的液晶觸摸屏控制,位移通道采集頻率不小于4MHZ；



技術參數

規格型號：YAW-2000E　　

最大負荷（kN）：2000　　

試驗機準確度等級：1級

試驗力示值相對誤差：±1％以內

試驗力測量范圍：5％－100％FS

試驗力分辨力：1/500000FS

主機結構：整體鑄造框架式結構

立柱間距離（mm）：460　　

上下壓板距離（mm）：335

活塞運動方向控制：雙向油缸

壓板尺寸（mm）：Φ250mm

活塞行程（mm）：50

活塞快進速度(mm/min)：0-38　

油源最大流量（L/min）：2

主機外形尺寸（長×寬×高，mm）：600×410×1350　

油源外形尺寸（長×寬×高，mm）：590x650x860

總功率（kW）：1.5　　　

重量（kg）：2000　



配置清單：

1、2000KN主機1臺，

2、雙向油缸1套，

3、高精度柱式負荷傳感器一只

4、試驗測控系統一套，分辨力滿足1/500000,帶有雙顯雙控操作系統，獨立液

   晶觸摸屏控制

5、控制油源柜（油電混合控制油源）一套1臺，

6、日本松下伺服電機1套，

7、位移傳感器一只

8、加拿大進口馬阻奇油泵一套

9、進口ATOS換向閥一套

9、聯想品牌電腦1套，

10、惠普打印機一臺

11、液晶顯示控制器1臺，

12、防護罩1個

13.空間調整墊塊一套；

14.全封閉式雙球面結構調心球頭一套（符合和EN對平穩度的要求，附上球

    面結構簡圖）；
